絲杠帶適配器
絲杠帶適配器
·采用滑動絲杠和耐磨損性能高的樹脂螺母
·安裝尺寸30/42mm、行程50～300mm
·推力、自鎖力 最大100N（安裝尺寸42mm）
·組合電動機新增αSTEP AZ系列安裝尺寸28mm和42mm的產品
--點擊觀看視頻介紹--

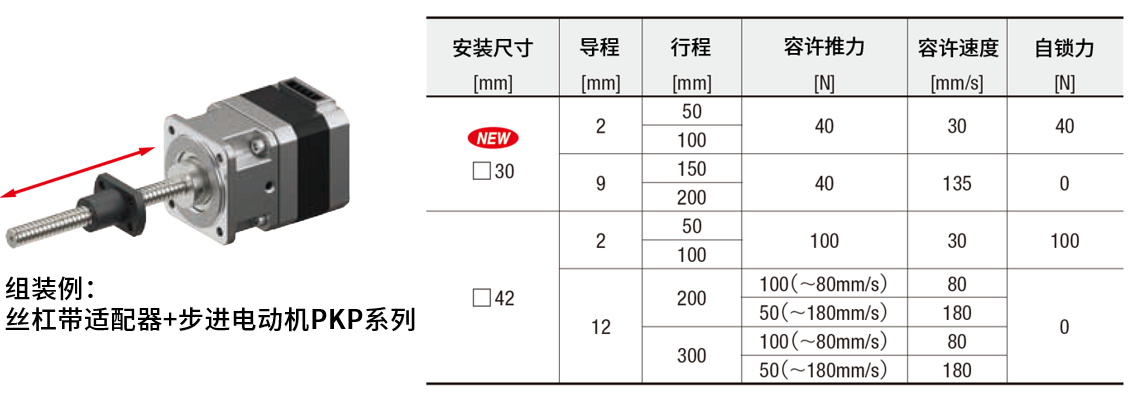

安裝尺寸42mm、推力100N、容許速度180mm/s
?容許推力100N、行程50∼300mm、容許速度180mm/s
?在保持小型化的同時，實現了高推力和高速。有助于改善裝置的生產節拍
?在保持小型化的同時，實現了高推力和高速。有助于改善裝置的生產節拍
自鎖力100N（導程2mm）?？杀３重?fù)載
可用于防止因自重而墜落、移動的負載保持用途。
*從外部移動螺母時，由于摩擦的關系，螺桿軸無法動作的現象稱為自鎖。
*從外部移動螺母時，由于摩擦的關系，螺桿軸無法動作的現象稱為自鎖。
優點
·減少發熱：可在無勵磁狀態下保持負載，縮短勵磁時間，實現低發熱
·降低成本：可削減負載保持用的電磁制動器（導程2mm時）
·減少發熱：可在無勵磁狀態下保持負載，縮短勵磁時間，實現低發熱
·降低成本：可削減負載保持用的電磁制動器（導程2mm時）

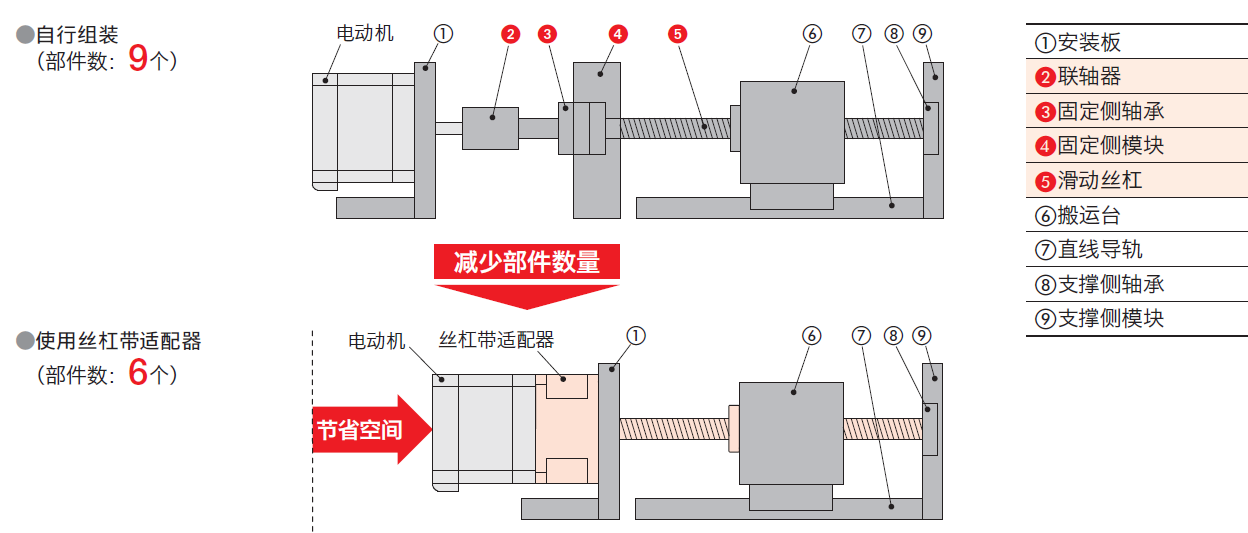

節省空間，可在更短時間內進行裝置設計
通過使用絲杠帶適配器，可減少部件數量，節省空間，縮短組裝及安裝精度等的調節時間。可在更短時間內研發裝置。

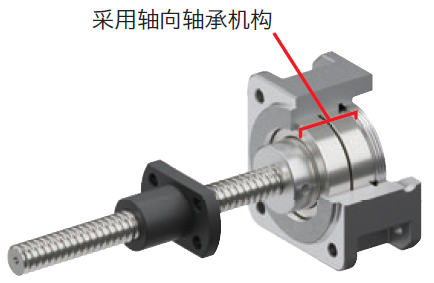

直接承受軸向負載
采用軸向軸承機構，可直接承受軸向負載，可靠性高。 |
采用耐磨損性能高的樹脂螺母

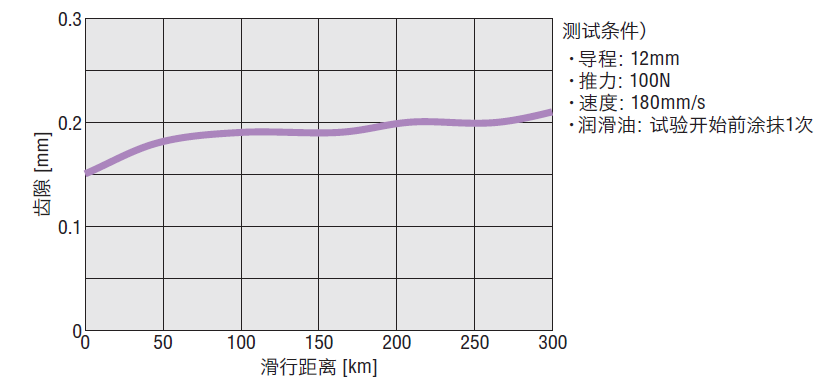

導程12mm的齒隙變化量（參考值） |

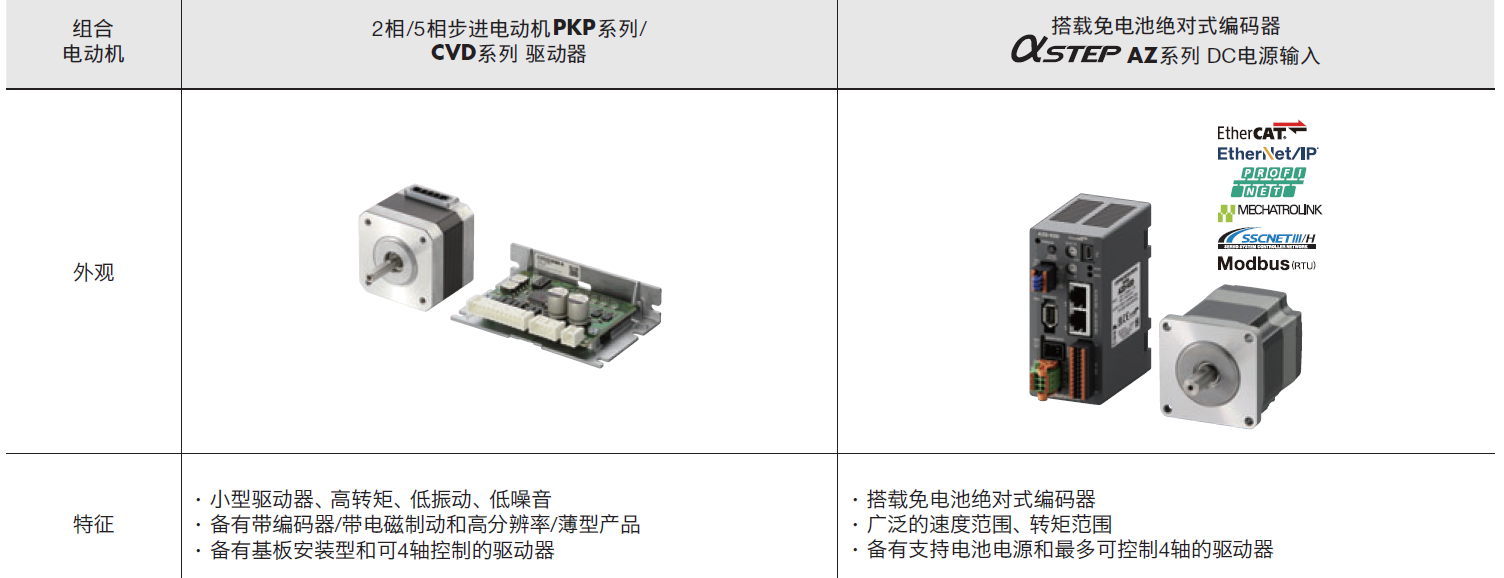

通過各種電動機和驅動器，實現更可靠的動作
可將帶編碼器·帶電磁制動等附加功能、搭載免電池絕對式編碼器的電動機與可實現低振動、低噪音驅動、FA網絡對應的驅動器組合使用。

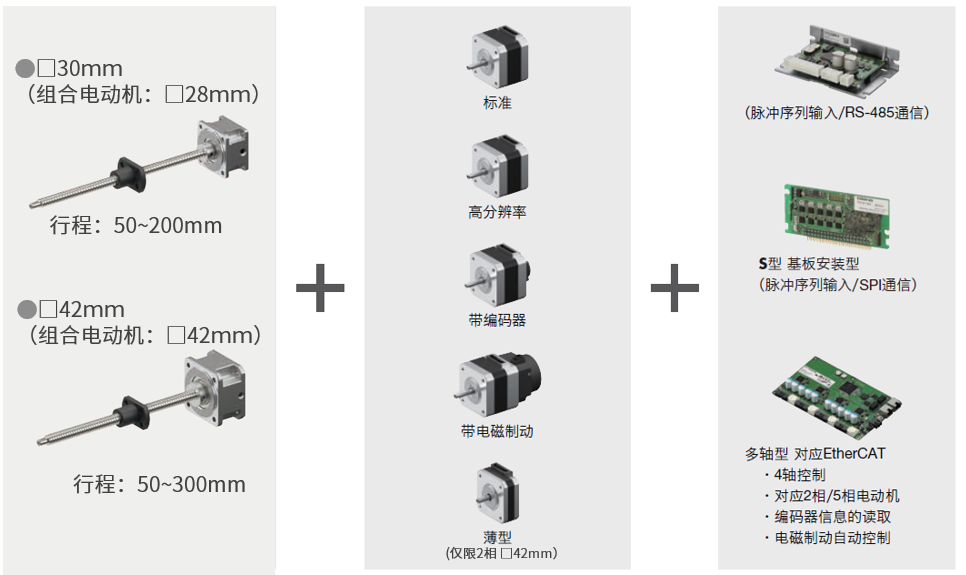

與2相/5相步進電動機PKP系列和CVD系列驅動器組合
可將搭載編碼器、電磁制動等附加功能的電動機與可實現低振動、低噪音驅動的驅動器組合使用。
通過低振動驅動，可減少絲杠帶適配器的螺母磨損，延長添加潤滑油的間隔時間等。
通過低振動驅動，可減少絲杠帶適配器的螺母磨損，延長添加潤滑油的間隔時間等。

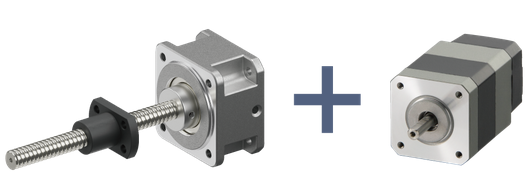

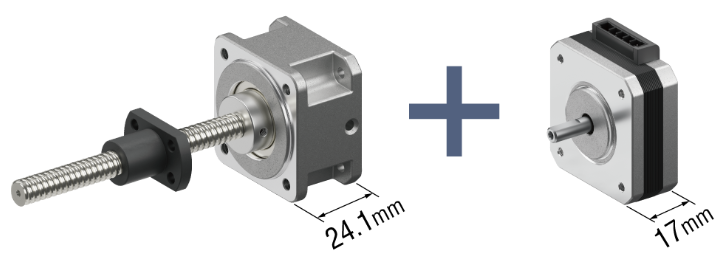

| ●與薄型2相步進電動機的組合 ·也可安裝在狹窄的空間中 ?。ㄐ枰鶕?jù)負載條件進行選擇） 全長41.1mm? ： □42mm 絲杠帶適配器+ □42mm 薄型2相步進電動機  ? 不包括滑動絲杠的長度 |

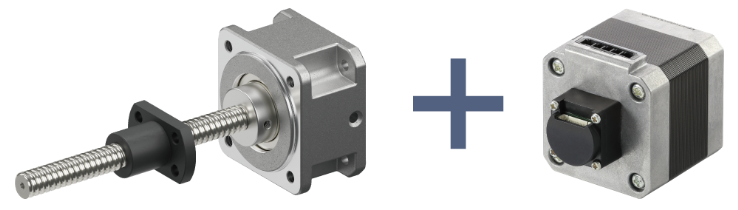

●與帶編碼器步進電動機的組合 ·通過位置監控和位置偏移檢測提高裝置的可靠性 ·減少編碼器組裝的工時  |

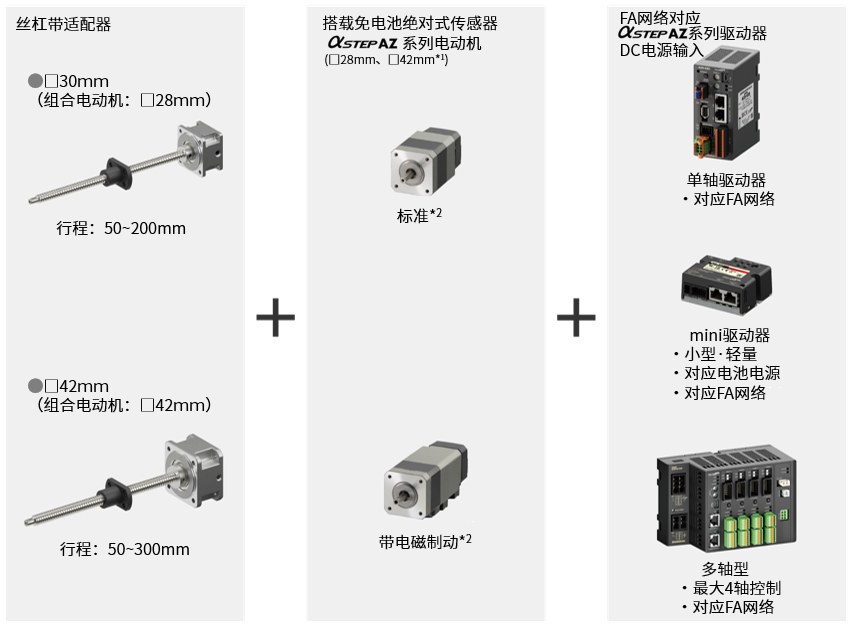

與搭載免電池絕對式傳感器的αSTEP AZ系列組合使用
絲杠帶適配器通過與AZ系列組合使用，無需外部傳感器頁可實現高精度原點返回。而且對應主要的FA網絡，有助于統一管理裝置情報、節省配線。
*1 僅AZM46。
*2 備有可簡單連接的電纜線。
*2 備有可簡單連接的電纜線。
●與搭載免電池絕對式傳感器的電動機組合 |
·無需原點傳感器、限位傳感器可回原點 ·對應FA網絡 |
應用例
通過減少連接電動機和螺絲的聯軸器等部件，實現裝置的省空間化。

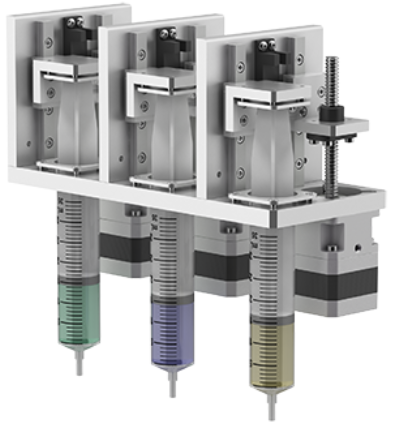

| ●注射泵（點此查看相關解決方案） 通過自鎖，可在電源關閉時保持負載。 （導程2mm的產品）  |

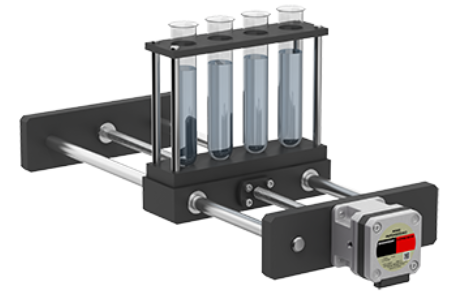

●試管輸送 可在180mm/s下進行定位搬運。 （導程12mm的產品）  |

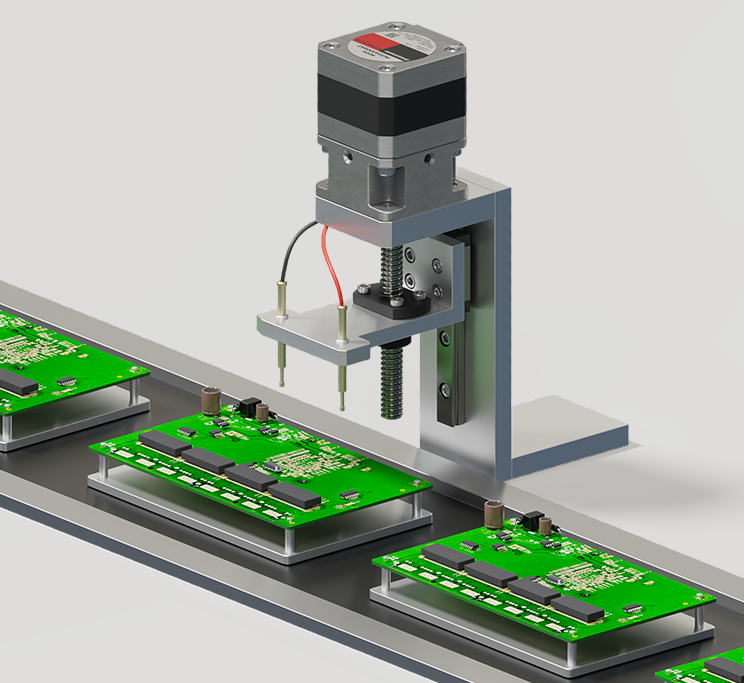

●基板輸送時的對齊 |
●傳送帶的工作物對齊 |

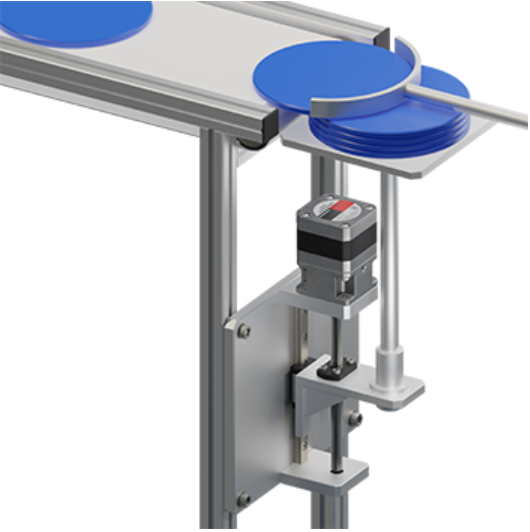

●零件供給的升降軸 |

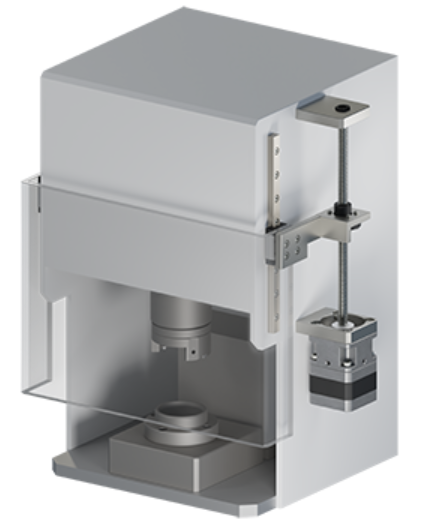

●檢查裝置的門的開閉 |
