 > Q219.想將無刷電動機BMU系列的警報輸出接到上位。如何連接呢？
Ｑ＆Ａ
Q：

想將無刷電動機BMU系列的警報輸出接到上位。如何連接呢？
A：

上位不同，連接方法也不同。
請參照以下內容。

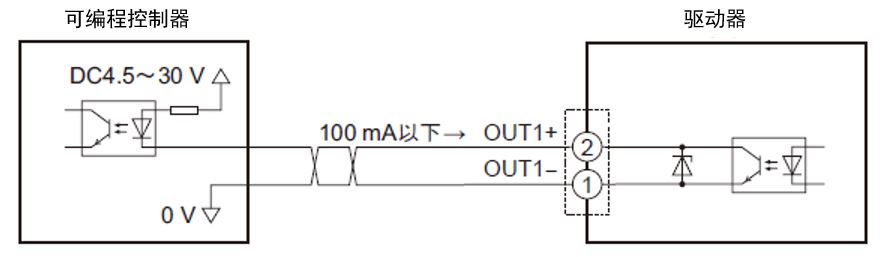

●PLC輸入(漏型)的情況

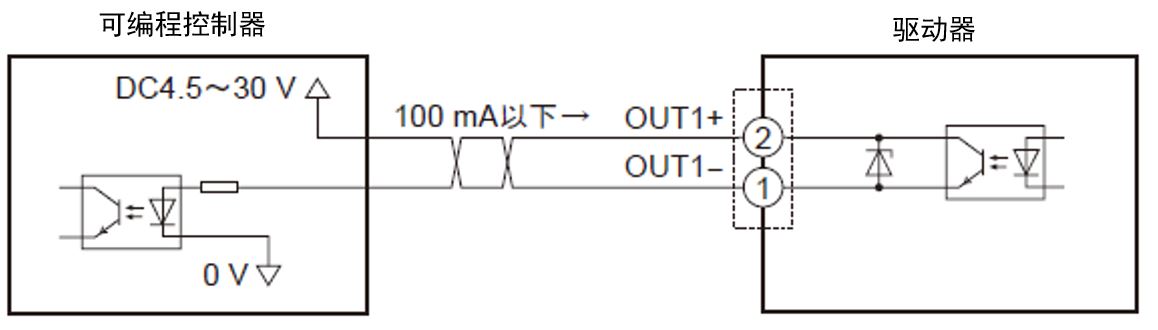

●PLC輸入(源型) 的情況

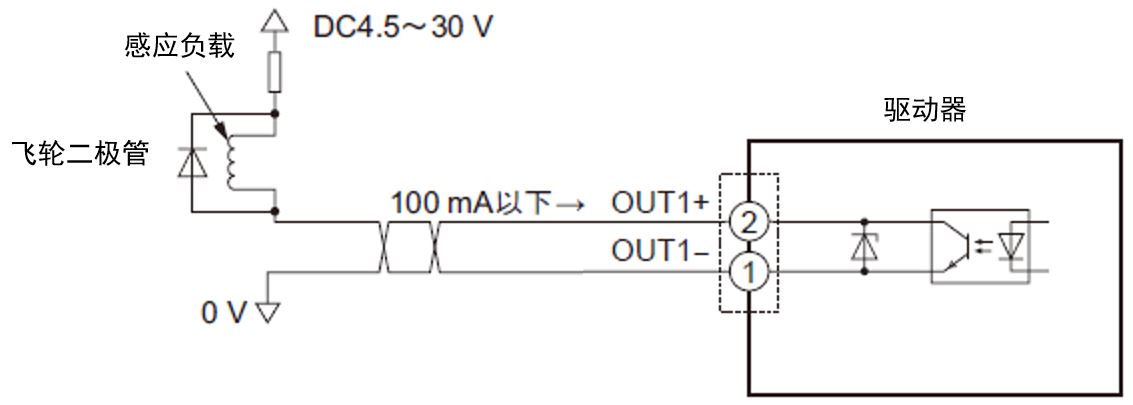

 ●繼電器的情況


為了檢出警報而連接繼電器(感應負載)時，請連接二極管，對繼電器進行反激電壓控制。
或者使用內藏飛輪二極管的繼電器。

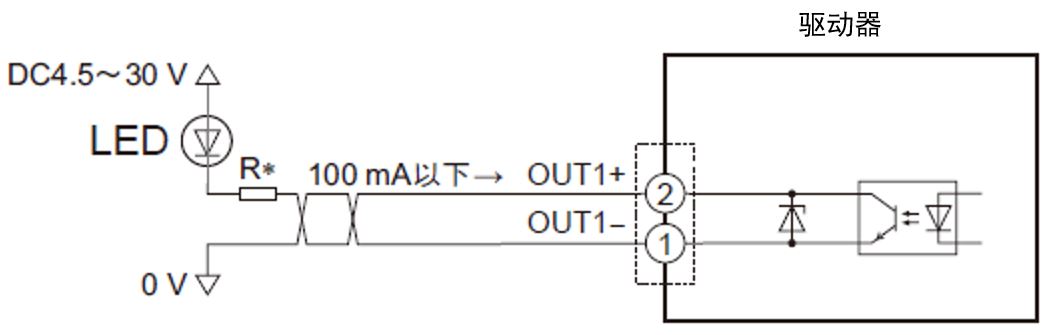

●LED的情況

請根據LED的規格來選擇電阻值R。


※關于輸出信號
輸出信號為光耦合器·開路集電器輸出。輸出電路的ON電壓最大為1.5V。
使用輸出信號電路驅動各元件時，請使用ON電壓。
請確保外部電源為DC DC4.5～30V，動作電流為100mA以下。
