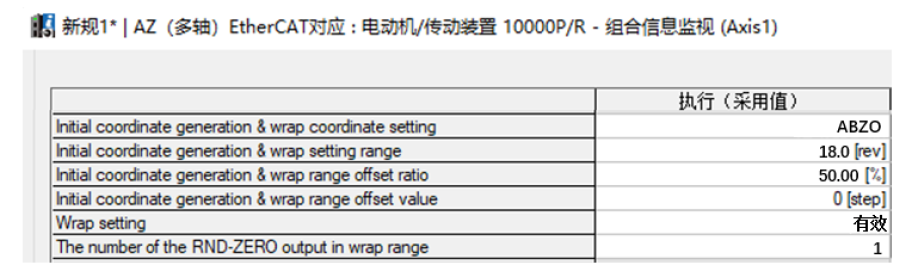

在上述設置中，坐標管理范圍為-90000至+89999(Step)。
循環設置和坐標管理范圍取決于減速比。
每個減速比的坐標管理范圍分別如下：
減速比12 ： -60000 ～ +59999（step）
減速比36 ： -180000 ～ +179999（step）
設置步驟如下：
① 循環范圍的偏置比例設定。

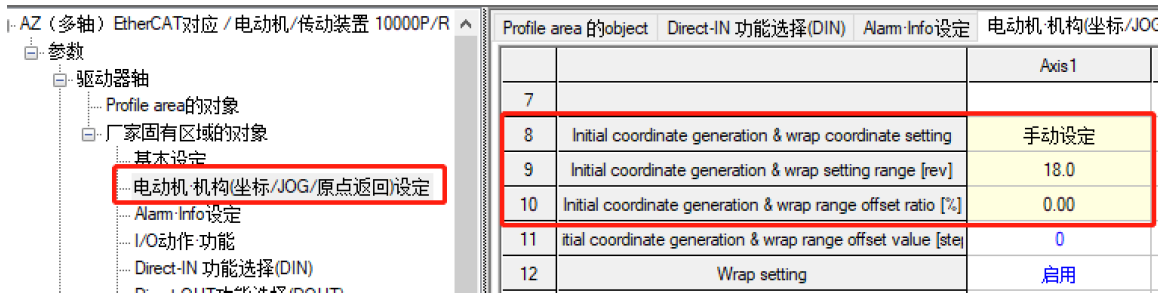

請將「Initial coordinate generation& wrap range offset ratio[%]」(41CBh)的設定從“50.00”變更為“0.00”。通過更改設定，坐標管理范圍會發生如下變化：
減速比12 ： 0 ～ +119999（step）
減速比18 ： 0 ～ +179999（step）
減速比36 ： 0 ～ +359999（step）
另外，請根據上述參數的設定進行以下變更。
「Initial coordinate generation & wrap coordinate setting」(47F2h): 手動設定
「Initial coordinate generation & wrap setting range[rev]」(47C9h):根據DGⅡ系列的減速比進行設置。
減速比12時將「Initial coordinate generation & wrap setting range[rev]」設置為12.0。
減速比18時將「Initial coordinate generation & wrap setting range[rev]」設置為18.0。
減速比36時將「Initial coordinate generation & wrap setting range[rev]」設置為36.0。
② 電子減速機的設定
請根據所使用的DGII系列的減速比，變更電子齒輪機的數值（6091h）。
減速比12時 ：「Electronic gear A」設定為10、「Electronic gear B」設定為3。
減速比18時 ：「Electronic gear A」設定為5、「Electronic gear B」設定為1。
減速比36時 ：「Electronic gear A」設定為10、「Electronic gear B」設定為1。
