細胞檢測設備
|
細胞檢測設備---5相步進電動機在高速、低振動下的應用 |
|
設備
細胞檢測設備：連續輸送到指定位置機構：高倍速精密減速機構+螺桿機構 動作概況：配合X、Y移栽平臺對細胞切片的移動，Z軸的顯微檢測機構上下移動進行調焦與縮放視野。 痛點需求
①要求低速低振動的定位，為了避開低頻共振，通過設計減速機構以提升電動機的使用轉速，但2相步進電動機的高速特性不足；②為提升檢測效率，要求移動和檢測同步進行，因此要求運行過程持續低振動； ③由于搭載高精密顯微檢測，要求高精度定位與高指令跟隨特性。 |
|
5相步進電動機 PKP系列 |
|

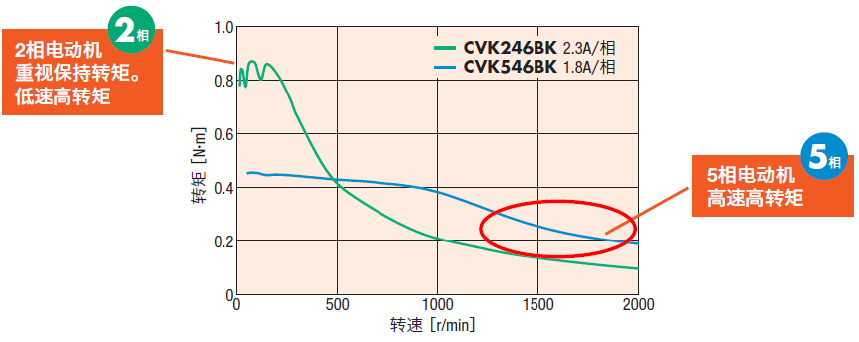

5相步進電動機的高速高轉矩
轉矩大幅提升，用途廣泛：采用高電流化的PKP步進電動機搭配CVD驅動器，5相步進電動機在高速狀態下的轉矩得以大幅提升?？梢詮母鞣N速度、轉矩中，挑選適合的電動機，選擇余地更大。

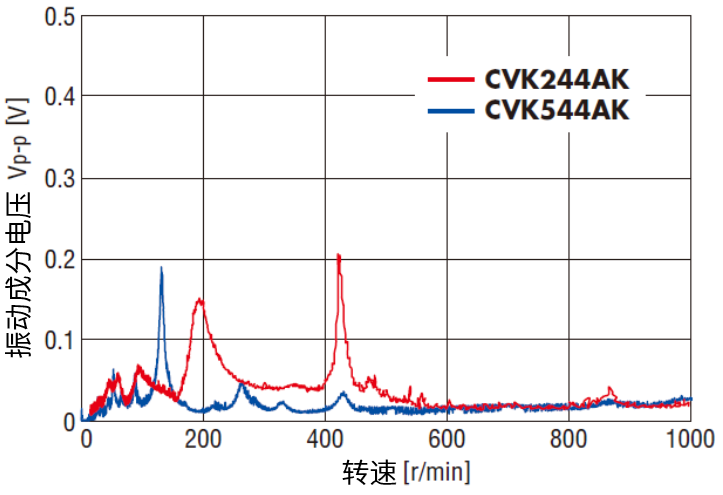

5相步進電動機的低振動、高精度
5相PKP步進電動機搭配CVD驅動器，由于5相電動機相數多，步距角更小，因此運轉的平滑度更高，具有更佳的振動特性。

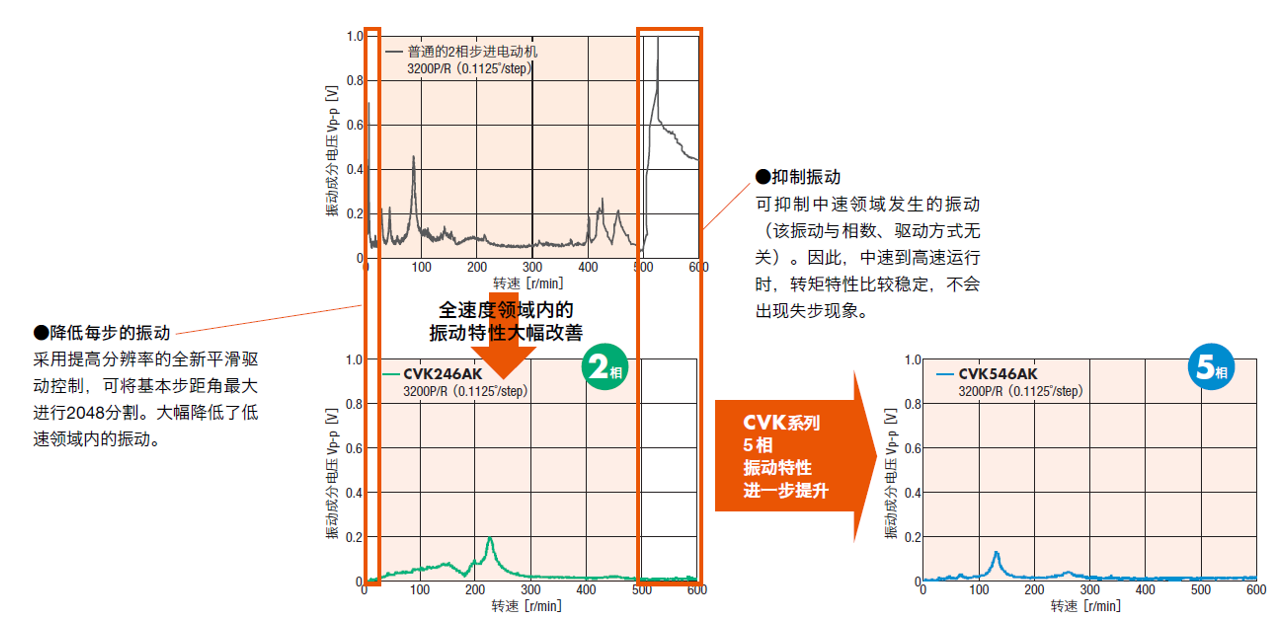

使用微步驅動實現更低振動：
采用全數字控制的微步驅動器，大幅改善振動幅度，在全速度狀態下實現更低振動，更小噪音。
采用全數字控制的微步驅動器，大幅改善振動幅度，在全速度狀態下實現更低振動，更小噪音。

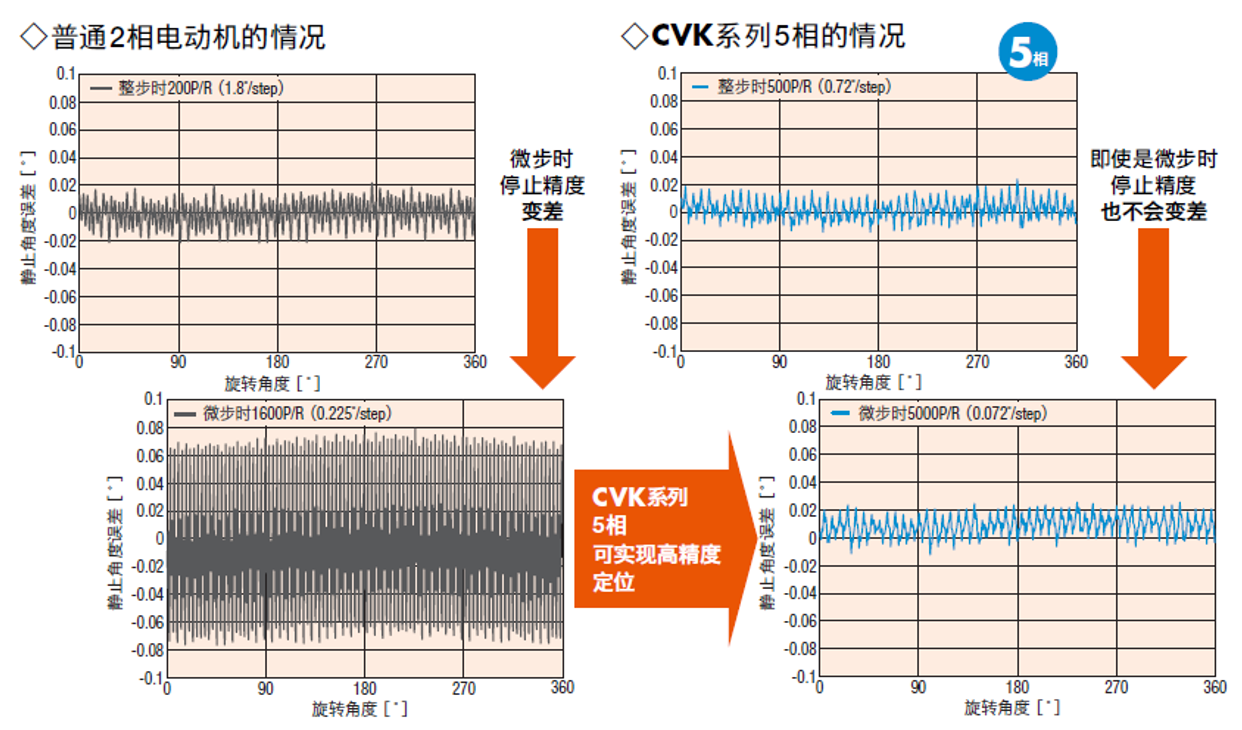

高精度定位，選擇5相：
通過微步驅動，可將分辨率提高到最大125000P/R。微步驅動時與整步驅動時相比，普遍有停止精度變差的情況，2相尤為顯著。這種情況下，可通過采用CVK系列5相實現更高精度的定位。
通過微步驅動，可將分辨率提高到最大125000P/R。微步驅動時與整步驅動時相比，普遍有停止精度變差的情況，2相尤為顯著。這種情況下，可通過采用CVK系列5相實現更高精度的定位。

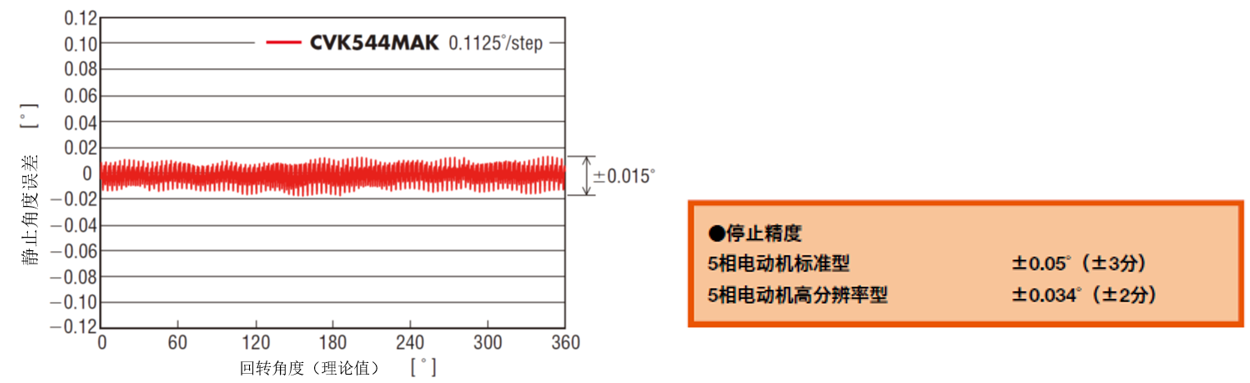

高分辨率型更高的精度、更強的指令跟隨性
|

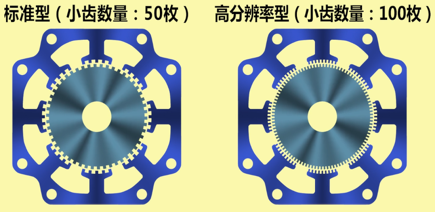

1、齒數翻倍，步距更小，振動更低；
|
|
2、停止精度更高；
3、指令跟隨性更強，實現微米級別指令追蹤。
