多工位移載加工設備
裝置概要
以半導體常見的多工位設備為例，介紹上下料工位、移載工位、加工工位中使用東方馬達產品的解決方案。通過全部使用搭載步進伺服混合控制系統αSTEP AZ系列的產品，在達成小型化、高精度的前提下，統一控制方式。
有助于節省設計、裝配的人力和時間成本。

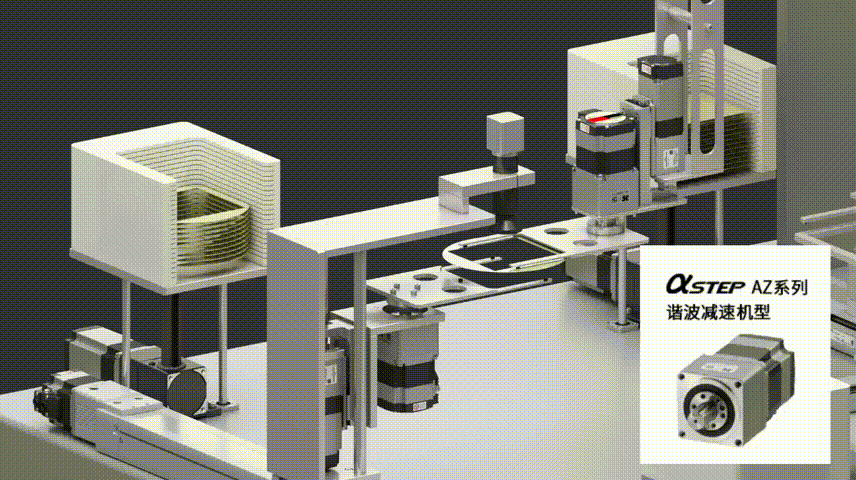

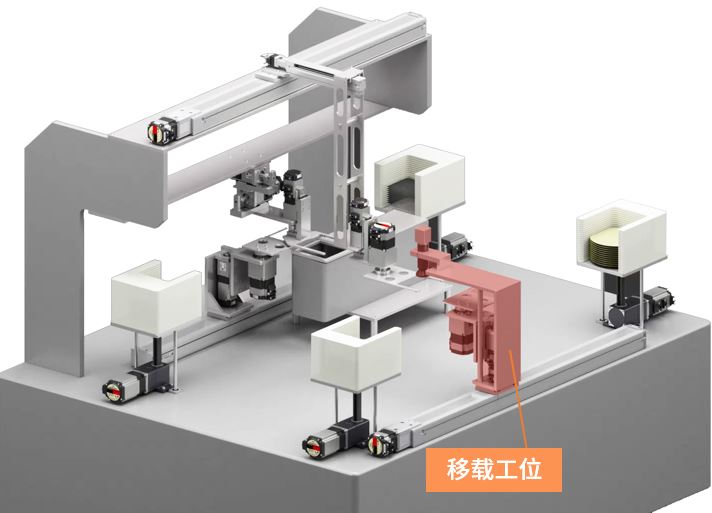

移載工位
通過采用出廠已安裝無齒隙減速機的步進電動機，高精度地驅動大慣性負載。
|
|

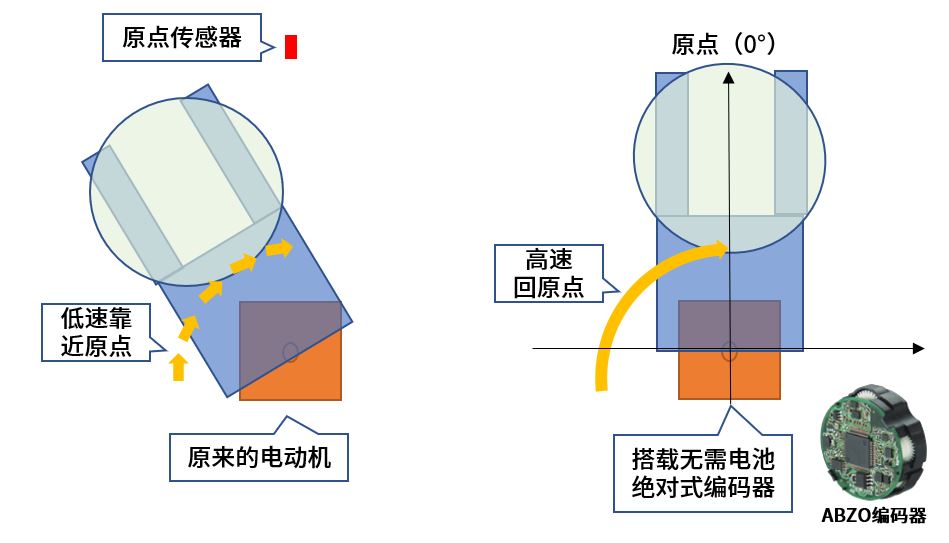

無需外部傳感器即可旋轉驅動
此軸用作將處理前、后的工件進行搬運移載。αSTEP AZ系列電動機后部搭載無需電池的機械式絕對編碼器（ABZO編碼器）。不會受到原點返回費時及外部傳感器相關問題的影響。
旋轉軸的應用例
αSTEP AZ系列，借助“就近絕對移動”功能，可向指定坐標進行180°以內的移動，縮短了工件調整時間。

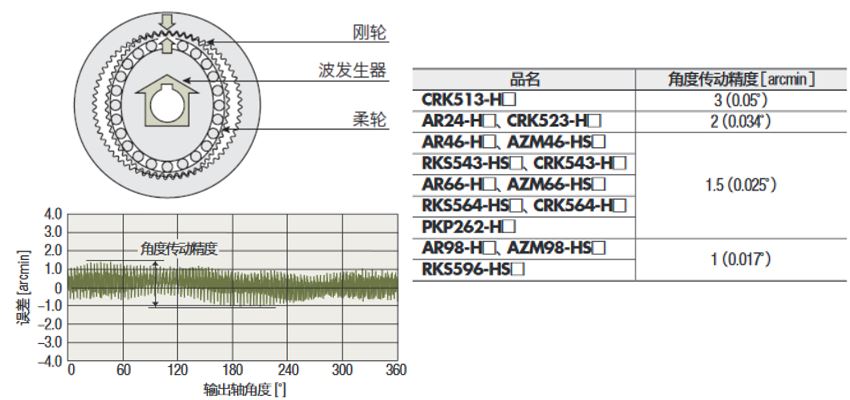

高精度·無齒隙
|
就減速機而言，諧波減速機擁有無可比擬的優異定位精度特性，與使用一般直齒輪的減速機不同，沒有齒隙（小齒互相嚙合間隙）。同時，相互嚙合的齒數較多，小齒的齒距誤差或累積齒距誤差的旋轉精度的影響被平均分散掉，可發揮高定位精度的特性。
|
|

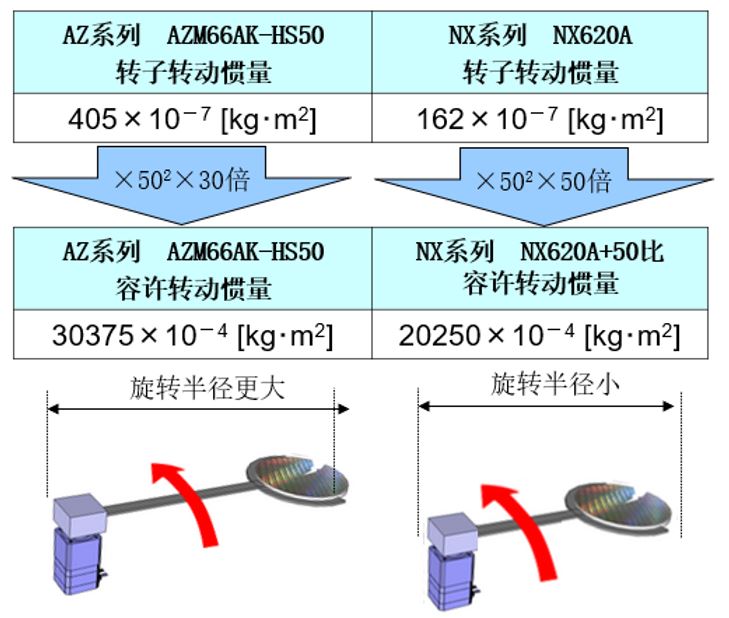

高減速比驅動大慣性負載
諧波減速機的減速比較高，因此，在輸出軸施加負載轉矩時的扭轉，即使與電動機單體及其它減速電動機相比，不僅精度影響小，且具有高剛性。由于剛性較高，因此，即使負載變動大，也可以非常穩定的定位。
一體化·小型化

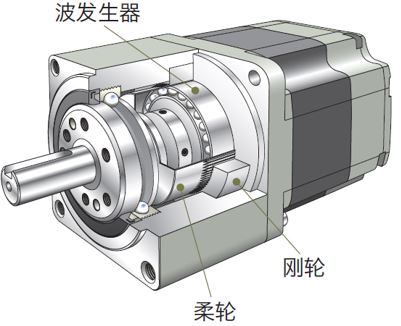

步進電動機的減速機型出力軸為齒輪加工，可與減速機直接連結傳動，且出廠前已進行高精度組裝，實現一體化·小型化。
搭載產品
|
?αSTEP AZ系列 |
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
