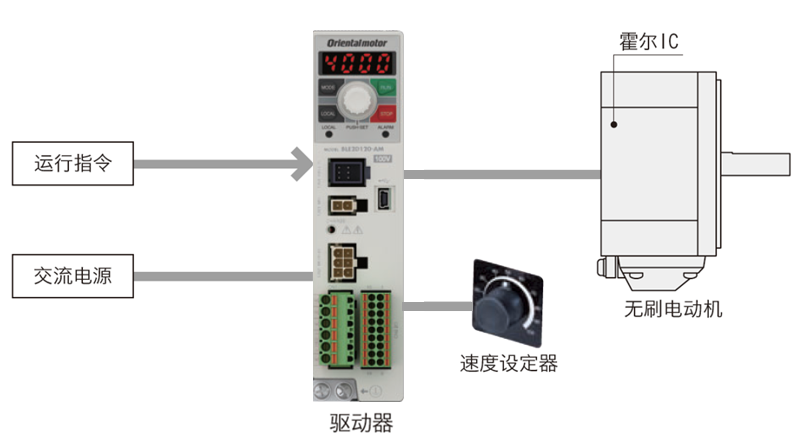

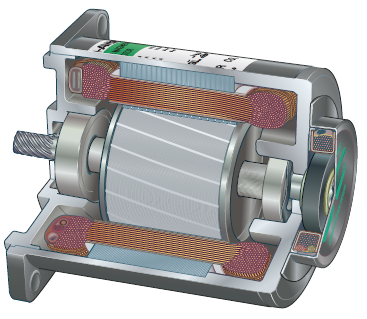

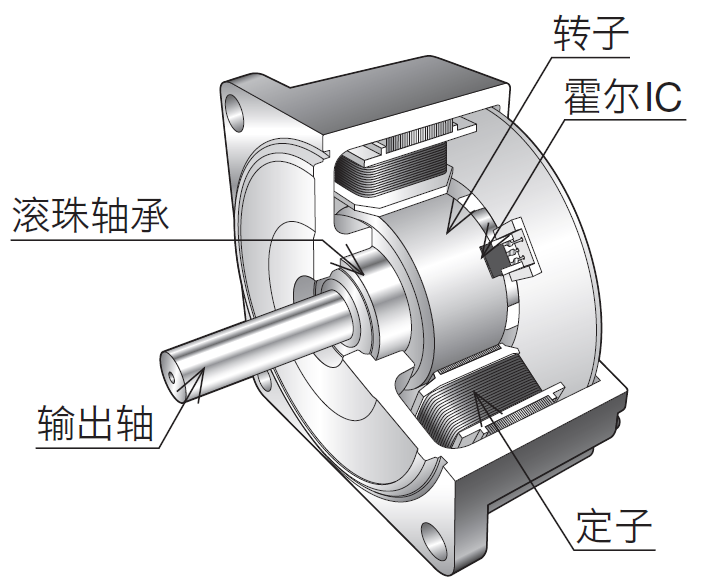

無刷電動機的驅動電路是以圖示的構造與電動機連接，大致可分為5個區(qū)間。 ● 電源電路 ● 電流控制電路 ● 邏輯電路 ● 設定比較電路 ● 電源電路

◇ 電源電路

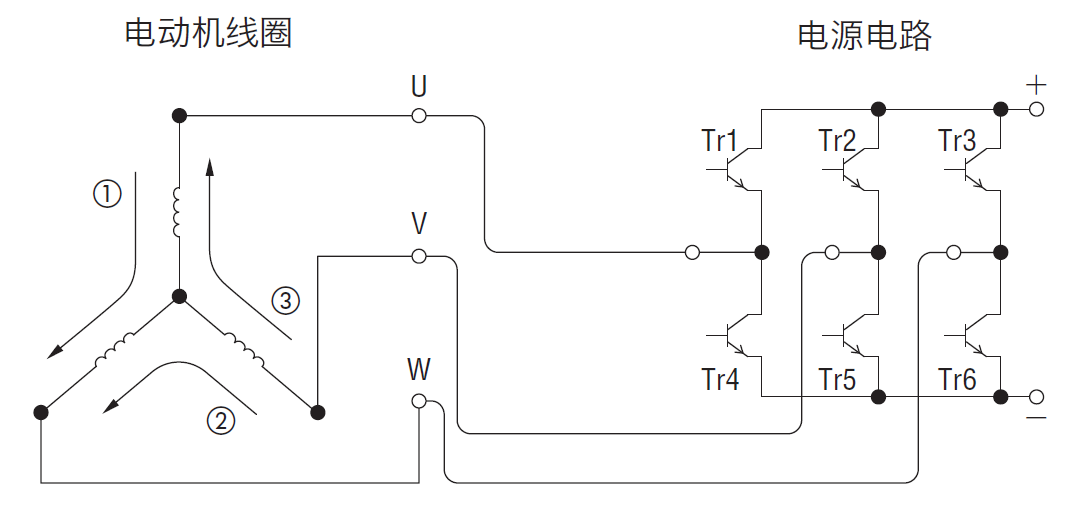

控制流入電動機線圈的電流。使用6個晶體管。
上下連接的晶體管是依一定順序重復ON-OFF，讓電流流入電動機線圈。
◇ 電流控制電路
流入電動機的電流因負載大小而有所變化。流入電動機的電流是采取經(jīng)常檢測的方式，控制在不偏移設定的轉速。
◇ 邏輯電路

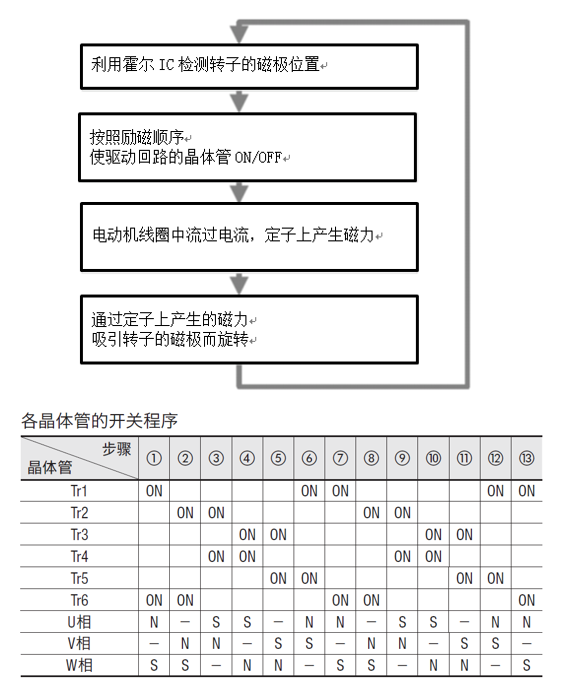

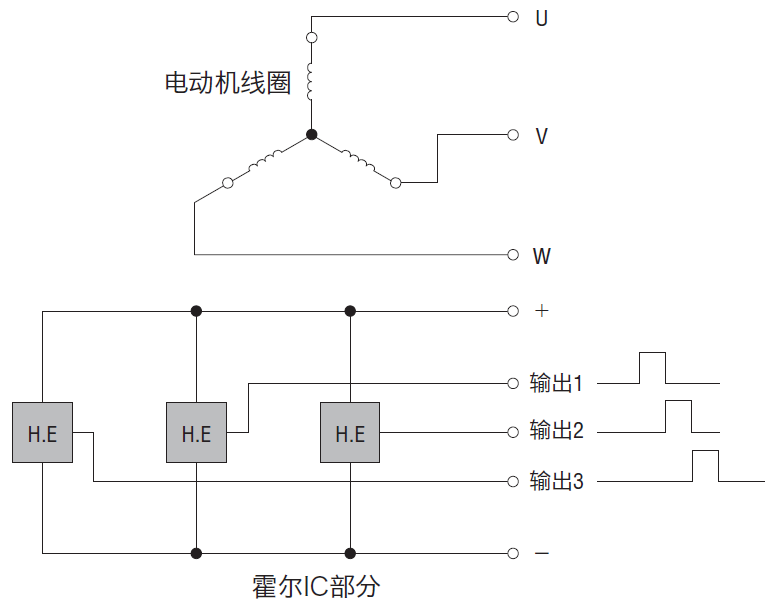

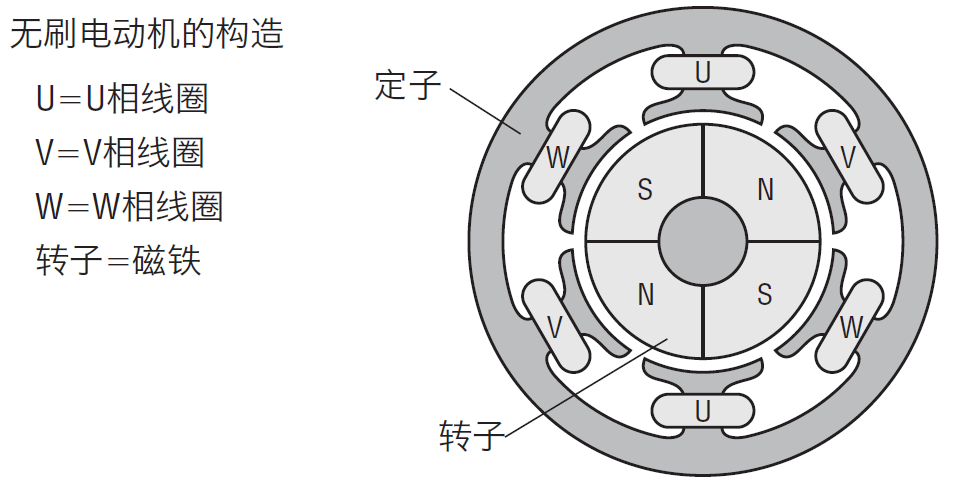

從電動機的霍爾IC接收反饋信號，檢測轉子的位置，并決定電動機線圈的勵磁順序。來自于此的信號連接至動力電路的各個晶體管，以一定順序驅動晶體管。此外，也具有檢測電動機轉速的功能。 也可以執(zhí)行對電動機下達指令、起動/停止、制動/運行、CW/CCW的控制。
◇ 設定比較電路
比較進行速度設定信號與電動機轉速信號。依此結果，判斷電動機的轉速是較設定的轉速更高或更低。當電動機轉速較設定值高時，則降低對電動機的輸入電流，較低時，則提高對電動機的輸入電流，使其回到設定轉速。
◇ 電源電路
其功能為通過商業(yè)電源制作出驅動電動機與各控制電路所需的電壓。
