化學機械拋光（CMP）設備應用提案
| CMP設備在轉臺上使用多個擺臂機構，比如將如拋光墊修整器等移動到位的機構。 下面我們將為您介紹CMP機械臂機構的課題解決方案！ |
機械臂機構及主要驅動源
為保證在整個晶圓上均勻分配適量的材料，CMP工藝在材料去除過程中施加不同的力，并精確停止。
因此，為擺臂機構提供精確定位控制非常重要，合理的選用響應快速的驅動源，以避免拋光過多的基材。
|
|
機械臂 升降 –— DRS2系列 兼顧高精度、小型化與大可搬運質量
目的：將擺臂升降移動定位，以便進行接觸拋光或高度調節等操作。
通過組合高精度的αSTEP AZ系列和滾珠螺桿，在機械臂升降工位上提供高精度定位的DRS2系列小型電動缸方案，與自行組裝的機構相比，裝置全長縮短、更緊湊。
目的：將擺臂升降移動定位，以便進行接觸拋光或高度調節等操作。
通過組合高精度的αSTEP AZ系列和滾珠螺桿，在機械臂升降工位上提供高精度定位的DRS2系列小型電動缸方案，與自行組裝的機構相比，裝置全長縮短、更緊湊。
|
 小型電動缸 DRS2系列 |
適用于微小移動量·高精度定位
| 中空轉子和滾珠螺桿螺母一體化的緊小型機體，可實現裝置的高精度定位與小型化。 不需要連接部件，減少因聯軸器等連結部件而產生的精度影響，實現更高精度的定位。 ●驅動螺桿分為研磨滾珠螺桿和滾軋滾珠螺桿2種 【最小移動量】0.001mm 【反復定位精度】 研磨滾珠螺桿：±0.003mm 滾軋滾珠螺桿：±0.01mm
|
 |

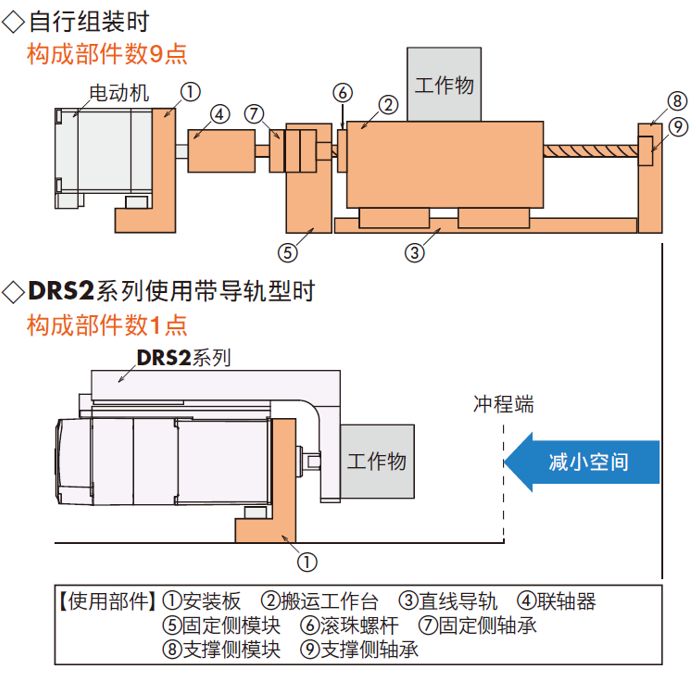

減少連結部件，實現省空間化
|
將工作物移動相同沖程量時的兩種構成范例， 以下為構成部件數的比較。
|

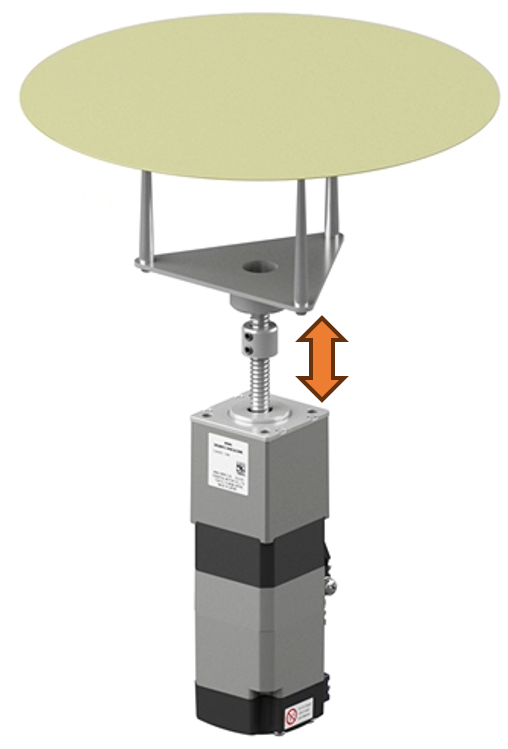

應用：半導體制程設備（晶圓Pin針頂升機構） （?點此查看詳細介紹） 設備空間小型化要求加劇，面向多層化、多腔體的半導體制程相關設計，DRS2系列小型電動缸充分發揮降低高度方面的小型化應用優勢。  *圖示僅供示意參考，需外置導軌設計。
|

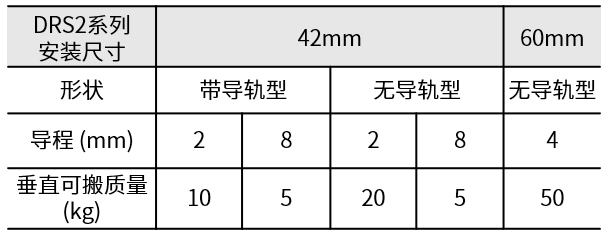

垂直可搬運質量
|
以下為各規格可垂直搬運的負載質量，實際選用請結合機構負載設計及驅動條件綜合選型計算， 可進一步洽詢東方馬達。（?點此查看各銷售點聯絡方式）
|

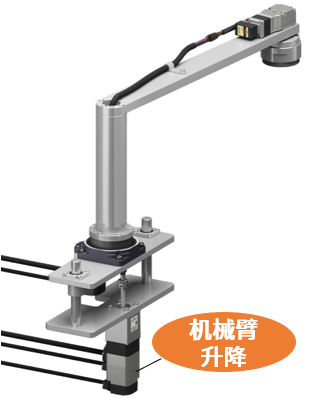

應用：半導體制程（晶圓清洗設備）設備 （?點此查看詳細介紹） 機械臂的升降設計采用小型電動缸驅動，無需過多的配件設置，搭載機械式絕對編碼器應用，整體設計更簡潔、緊湊。  |

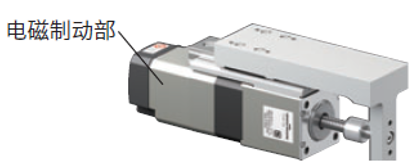

斷電時保護的帶電磁制動
電源OFF時，保持停止位置。帶電磁制動規格的采用，即使垂直安裝，也不必擔心維護作業中機械臂掉落。
