調速電動機的轉速―轉矩特性 |
AC調速電動機

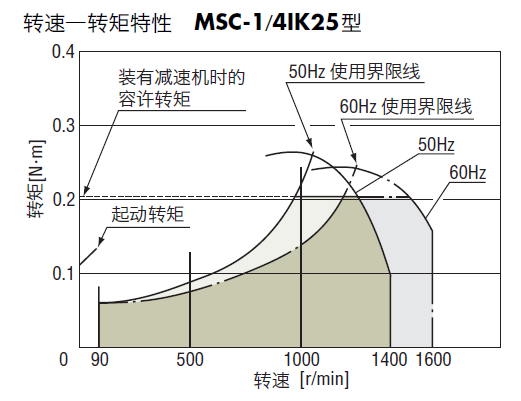

AC調速電動機的轉速―轉矩特性一般而言如下圖所示。
變頻器

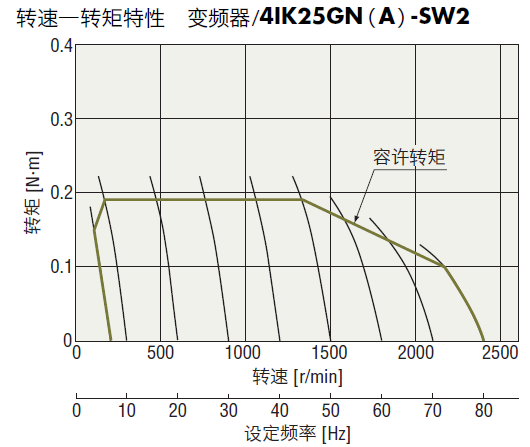

變頻器的轉速―轉矩特性一般而言如下圖所示。
改變變頻器施加到電動機上的電壓頻率就可以改變轉速，這一特性與
感應電動機相同，通過負載轉矩也可以改變轉速。
◇ 使用界限線、減速機連接時容許轉矩
速度控制電動機其輸入隨著負載與轉速而改變。負載越大或轉速越低則溫度上升越高。
AC調速電動機及變頻器的轉速―轉矩特性圖表上記載有“使用界限線”，此線下方稱作“連續運行領域”。
“使用界限線”是電動機在不超過容許最高溫度下可連續運行的界限（可逆電動機為30分鐘），由電動機的溫度而決定。
可依據測得的電動機外殼溫度，來判斷電動機是否能按實際負載及轉速運行。一般來說，電動機外殼溫度只要保持在90?C以下，就線圈部的絕緣等級而言是可以連續運行的。然而，因為電動機溫度越低則電動機壽命越長，因此建議最好能在可以使電動機溫度保持較低的條件下使用。
使用減速機時請使用“連結減速機時的容許轉矩”以下的轉矩。使用減速機以超過這一轉矩的狀態運行可能引起產品壽命縮短及產品破損。
速度控制電動機其輸入隨著負載與轉速而改變。負載越大或轉速越低則溫度上升越高。
AC調速電動機及變頻器的轉速―轉矩特性圖表上記載有“使用界限線”，此線下方稱作“連續運行領域”。
“使用界限線”是電動機在不超過容許最高溫度下可連續運行的界限（可逆電動機為30分鐘），由電動機的溫度而決定。
可依據測得的電動機外殼溫度，來判斷電動機是否能按實際負載及轉速運行。一般來說，電動機外殼溫度只要保持在90?C以下，就線圈部的絕緣等級而言是可以連續運行的。然而，因為電動機溫度越低則電動機壽命越長，因此建議最好能在可以使電動機溫度保持較低的條件下使用。
使用減速機時請使用“連結減速機時的容許轉矩”以下的轉矩。使用減速機以超過這一轉矩的狀態運行可能引起產品壽命縮短及產品破損。
◇ 可變速度范圍（速度比）與負載率
在AC調速電動機的可變速度范圍內最低轉速與最高轉速的比為速度比時，負載率（相對于起動轉矩的負載轉矩的比）較小的范圍內，速度比增大為1 ：15（下圖的負載率40%時），可以進行大范圍的運行。相反，負載率大時，速度變小。
負載率與速度比
在此來觀察負載率與速度比的關系。實際使用時，多數是與減速機搭配使用，這里也以此為例進行說明。

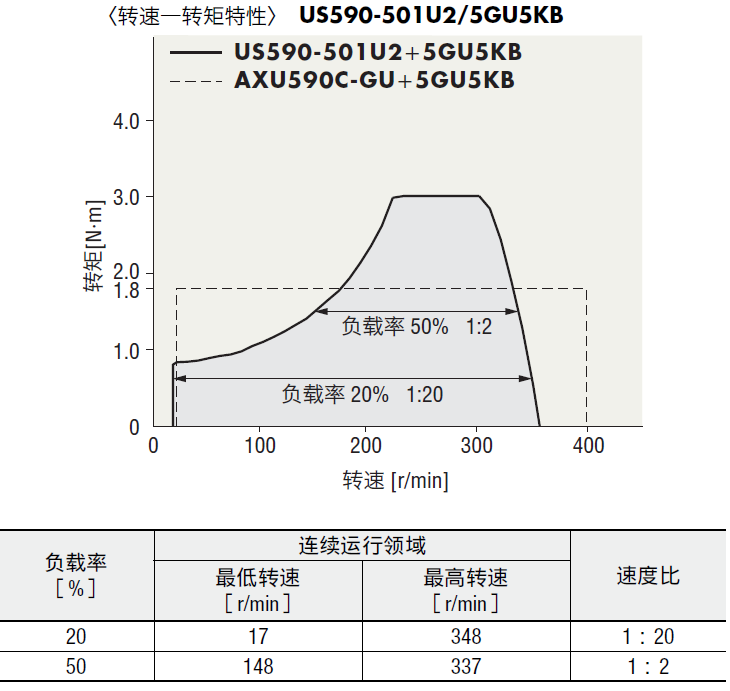

從圖中可看出，US系列的負載率20%時與負載率50%時的連續運行領域與速度比如下表所示。
負載率為20%時速度比增加，50%時速度比則減小。因此，一般，AC調速電動機不能使用在大范圍的運行。要進行大范圍的運行時，請選擇起動轉矩較大的電動機（安裝尺寸大一級的電動機）。
使用無刷電動機時，則不受此限制，可以進行如點線所示般較寬廣范圍的運行。
在AC調速電動機的可變速度范圍內最低轉速與最高轉速的比為速度比時，負載率（相對于起動轉矩的負載轉矩的比）較小的范圍內，速度比增大為1 ：15（下圖的負載率40%時），可以進行大范圍的運行。相反，負載率大時，速度變小。
負載率與速度比
在此來觀察負載率與速度比的關系。實際使用時，多數是與減速機搭配使用，這里也以此為例進行說明。
從圖中可看出，US系列的負載率20%時與負載率50%時的連續運行領域與速度比如下表所示。
負載率為20%時速度比增加，50%時速度比則減小。因此，一般，AC調速電動機不能使用在大范圍的運行。要進行大范圍的運行時，請選擇起動轉矩較大的電動機（安裝尺寸大一級的電動機）。
使用無刷電動機時，則不受此限制，可以進行如點線所示般較寬廣范圍的運行。
使用大減速比減速機時的速度比
起動轉矩也受到減速機最大容許轉矩的限制，使用減速比較大的減速機時的負載率是為對于減速機的最大容許轉矩的負載轉矩。在前例是使用減速比為5的減速機，這里再來看看組裝減速比為100的減速機時，情況會是如何。

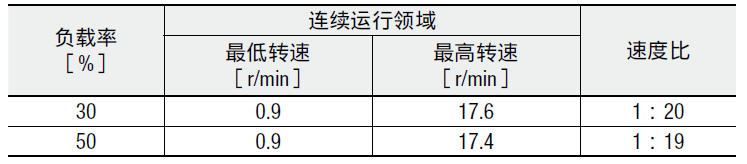

減速比100的減速機5GU100KB的最大容許轉矩為20N·m，負載率30%與負載率50%時的速度比如下表所示。
像這樣，與減速比大的減速機組合使用時，即使不必太多考慮負載率，也可以執行速度比較大的運行。
起動轉矩也受到減速機最大容許轉矩的限制，使用減速比較大的減速機時的負載率是為對于減速機的最大容許轉矩的負載轉矩。在前例是使用減速比為5的減速機，這里再來看看組裝減速比為100的減速機時，情況會是如何。
